Освещение строительной площадки: нормы, требования, подбор светильников для стройплощадки
Освещение строительной площадки: нормы, расчет, выбор светильников
Грамотное освещение стройплощадки является одним из важнейших условий при организации строительных работ в условиях недостаточной видимости. От качества световой среды зависят как производительность, так и безопасность на объекте. Недостаточная или непродуманная система освещения строительных объектов ведет к росту травматизма, ошибкам при монтаже, хищениям материалов и простоям. Инженерно-грамотный подход к ее организации предполагает комплексное решение. Оно включает расчет необходимого уровня освещенности, подбор соответствующих световых приборов, проектирование безопасной и надежной электрической сети и ее практическое развертывание.

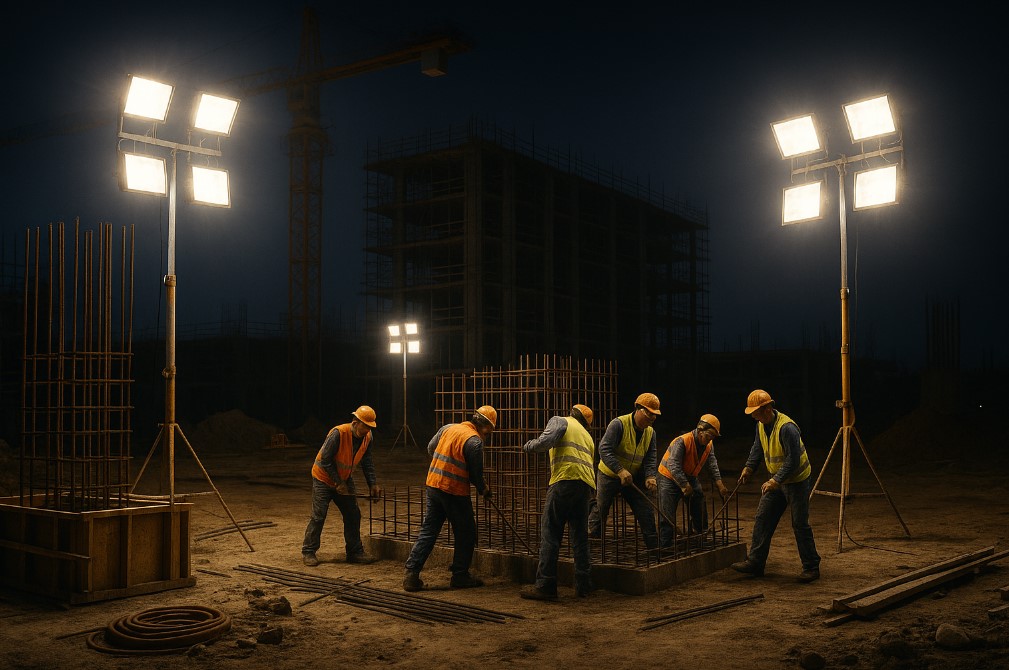

Организация освещения строительных площадок и объектов
Нормы освещения строительных площадок: зоны, люксы, равномерность
Освещение стройплощадки зонируется в зависимости от выполняемых задач и перемещения людей и техники. Точные значения освещенности регламентируются проектными решениями и действующим нормативным документом (СП 52.13330.2016 «Естественное и искусственное освещение»), однако на этапе подготовки можно ориентироваться на следующие практические значения.
Таблица: ориентировочные нормы освещенности для зон стройплощадки
| Зона | Целевая освещенность (лк) | Равномерность (Uo =мин/ср) | Комментарий |
| Проезды, периметр | 10-20 | >= 0.2 | Исключить слепящий эффект от световых приборов |
| Пешеходные пути | 20-30 | >= 0.25 | Важна равномерность распределения света. |
| Общие рабочие зоны | 50–100 | >= 0.3 | Нейтральный белый свет, минимизация бликов на рабочих поверхностях |
| Участки сложных монтажных работ | 100–200 | >= 0.4 | Требуется комбинация общего и локального освещения без слепящего действия |
| Временные помещения (бытовки, склады) | 100–200 | >= 0.3 | Учитывать высоту подвеса и отражающую способность стен |
Типы светильников и их применение
На сегодняшний день рынок предлагает множество эффективных решений для строительного освещения :
- LED-прожекторы мощностью 50–500 Вт. Основа общего освещения. Ключевой параметр - тип оптики (линзы): узкая (15°-30°), средняя (40°-60°) или широкая (80°-120°). Узкий луч используется для точечного освещения удаленных объектов, средний луч является наиболее универсальным, подходит для общего равномерного освещения рабочих зон и периметров, широкий – для заливки светом больших площадей.
- Линейные влагозащищенные светильники (IP65/IP67). Применяются для освещения внутренних пространств строящихся объектов, лестничных пролетов, бытовок. Дают равномерную полосу света без ярких бликов.

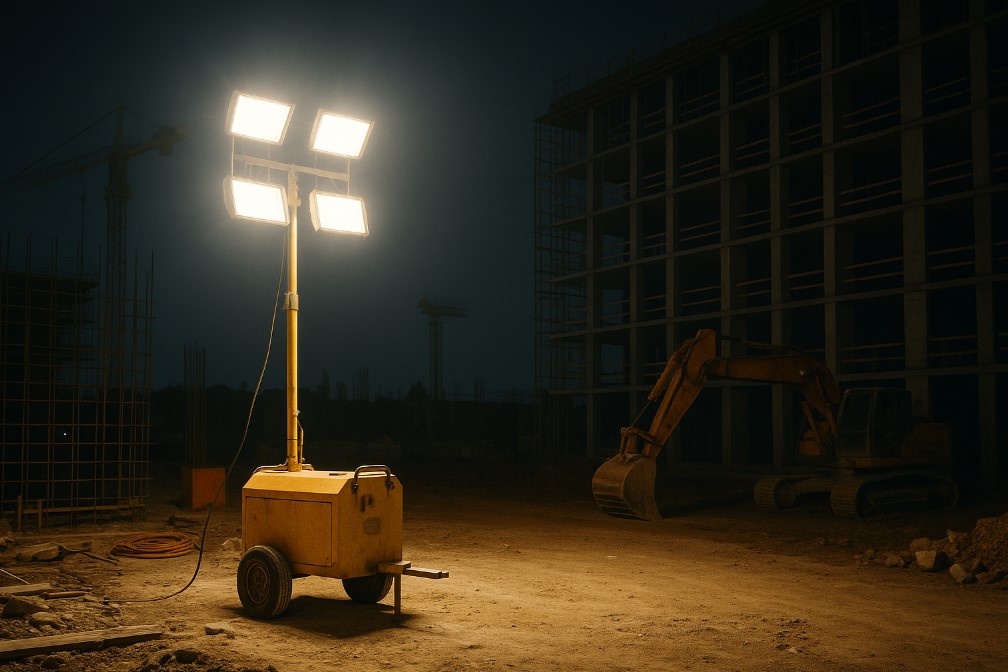

- Мобильные осветительные мачты/штативы. Автономное решение для оперативного развертывания освещения на новых участках или площадках без стационарной сети. Комплектуются 2–4 прожекторами на выдвижной мачте и дизель-генератором.
- Низковольтные светильники (12, 24, 36 В). Обязательны для применения в условиях замкнутых пространств, влажных помещений, зон производства сварочных работ.
Типы светильников для стройплощадок
Как избежать слепящего света
Для предотвращения слепящего эффекта и образования резких световых пятен требуется корректно направить и распределить мощный световой поток. Ключевая задача - создать максимально равномерное освещение. Достигается это за счет комплекса инженерно-технических решений:
- Подбор угла. Для периметра и дальнего наблюдения - узкая/средняя оптика. Для открытых рабочих площадок - средняя/широкая.
- Высота установки. Оптимальная высота подвеса прожекторов - 6–12 метров. Это увеличивает площадь покрытия и улучшает равномерность. Низко расположенный мощный прожектор на строительном объекте создает контрастные тени и ослепляет.
- Встречное и перекрестное расположение. Размещение прожекторов с противоположных сторон площадки позволяет убрать тени, отбрасываемые техникой и конструкциями, обеспечив объемное, бестеневое освещение.
- Цветовая температура и мерцание. Нейтрально-белый свет (4000-4500 K) оптимален для восприятия и не искажает цвета. Индекс цветопередачи (CRI) должен быть не менее 70. Важно выбирать светильники с драйверами, обеспечивающими низкий коэффициент пульсации (<10%) - это снижает утомляемость глаз и исключает эффект стробоскопа.
Питание, РЩ, защита, IP/IK/температура светового оборудования стройплощадок
Организация временного электроснабжения, как и установка стационарной сети, требует ответственного подхода. Пренебрежение правилами монтажа и защиты осветительного оборудования создает риски поражения электрическим током, возгораний и простоев. Ключевые принципы построения безопасной и эффективной сети включают:
- Ввод и распределение. Питание осуществляется от трансформаторной подстанции или генератора. Первым элементом является временный распределительный щит (ВРЩ), укомплектованный вводным автоматом, узлом учета, устройствами защитного отключения (УЗО) или дифференциальными автоматами (АВДТ) с током утечки не более 30 мА для групповых линий и автоматическими выключателями.
- Кабели и соединения. Применяются гибкие кабели (например, КГ, КГ-ХЛ) с масло-бензостойкой изоляцией. Все соединения выполняются в герметичных корпусах или с помощью специализированных влагозащищенных вилок и розеток (IP44–IP67). Кабели должны прокладываться с минимальным натяжением и надежной фиксацией.
- Защита светильников. Все световые приборы на стройплощадке должны соответствовать условиям эксплуатации по степени защиты (IP и IK).
Таблица: требования к степени защиты светильников - быстрые ориентиры
| Среда эксплуатации | Степень защиты IP | Степень защиты IK | Температурный диапазон, °C | Комментарий |
| Улица, осадки | IP65 и выше | IK08 и выше | -40 … +40 | Обязательна стойкость к УФ-излучению, герметичные кабельные вводы |
| Пыльные зоны | IP65 | Зависит от сопутствующих условий | -25 … +40 | Требуется периодическое обслуживание для очистки от пыли |
| Влажные, замкнутые зоны | IP65 и выше | Зависит от сопутствующих условий | -10 … +35 | Обязательно применение низковольтного питания 12/24/36 В |
Расчет светового потока и количества светильников
Для расчета используется упрощенная, но эффективная формула:
Требуемый световой поток (лм) = (Площадь, м2 * Норма освещенности, лк) / (Коэффициент использования, UF * Коэффициент запаса, MF)
Коэффициент использования (UF, 0.3–0.6) учитывает КПД светильника и отражающую способность поверхностей.
Коэффициент запаса (MF, 0.7–0.8) закладывается на загрязнение светильников и деградацию светодиодов со временем.
Пример расчета:
Открытая площадка 1200 м2, требуется обеспечить общее освещение в 50 лк.
UF = 0.40, MF = 0.70.
Требуемый поток = (1200 * 50) / (0.40 * 0.70) = 60 000 / 0.28 ~ 214 285 лм.
Если выбран LED-прожектор с потоком 20 000 лм, потребуется: 214 285 / 20 000 = 10,7 (11 шт). Округляем до 12 штук для обеспечения равномерности и создания резерва.
Таблица: быстрые прикидки для планирования
| Площадь, м2 | Целевая освещенность, лк | UF / MF | Требуемый поток, лм | Пример комплекта |
| 600 | 50 | 0.4 / 0.7 | ~107 000 | 6 * 20 000 лм (+1 резервный) |
| 1000 | 30 | 0.5 / 0.75 | ~80 000 | 4 * 20 000 лм + 2 * 10 000 лм |
| 1500 | 100 | 0.4 / 0.7 | ~535 000 | 22–24 * 25 000 лм (мачты/фасады) |

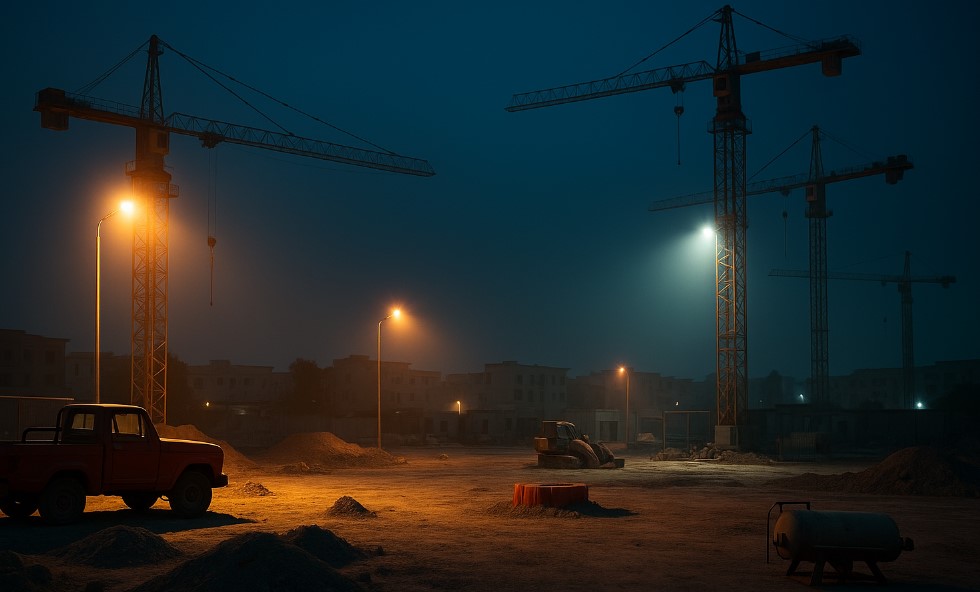

Типовые схемы реализации освещения на стройплощадке
Ниже представлены наиболее распространенные и эффективные решения для ключевых зон строительства.
- Периметр и проезды. Прожекторы со средней оптикой на мачтах высотой 6–8 м. Шаг между мачтами - 25–35 м. На поворотах - встречная установка для ликвидации слепых зон.
- Траншеи, лестницы, внутренние проходы. Линейные светильники IP65. Шаг установки 3–5 м. Для эвакуационных путей обязательна линия аварийного освещения.
- Крановая зона, зона сборки конструкций. Мощные прожекторы с узкой и средней оптикой на мачтах высотой 9–12 м. Свет должен быть направлен на места зацепки грузов и площадки складирования, исключая прямое попадание в кабину крановщика.
- Фасадные работы, монтаж навесных систем. Световые приборы размещаются на временных опорах или соседних конструкциях. Свет направляется под углом 30-60° к плоскости стены для выявления рельефа и дефектов.
Пошаговый алгоритм организации освещения на строительных объектах
- Зонирование: разделите площадку на функциональные зоны (проезды, пешеходные пути, рабочие зоны, опасные участки).
- Нормирование: назначьте каждой зоне целевую освещенность и требуемую равномерность.
- Анализ ограничений: определите доступные точки установки (высоты, несущие конструкции), уровни запыленности, влажности, риска механических воздействий, климатические условия.
- Подбор оборудования: выберите типы светильников (прожекторы, линейные, мачты) и их оптику для каждой зоны. Определите необходимость в низковольтном освещении.
- Светотехнический расчет: по формуле рассчитайте требуемый световой поток и количество светильников. Заложите эксплуатационный резерв 10–20%.
- Проектирование электроснабжения: разработайте схему ВРЩ с группами потребителей, УЗО/АВДТ и автоматами. Определите сечения кабелей, типы разъемов, точки подключения.
- Разработка плана расстановки: нанесите светильники на план, укажите высоты установки и углы наклона. Смоделируйте схему для проверки теней и бликов.
- Монтаж и пусконаладка: выполните монтаж линий и щитов с соблюдением требований к фиксации и разгрузке от натяжения. Промаркируйте все элементы.
- Контроль и корректировка: после включения проведите замер освещенности люксметром. При необходимости скорректируйте положение светильников.
- Эксплуатация и обслуживание: установите регламент осмотра: очистку рассеивателей от пыли, проверку срабатывания УЗО, подтяжку контактов и проверку крепежа.
Как организовать освещение строительного объекта
Частые вопросы и ответы
1. Какие люксы брать за основу?
Для проездов 10–20 лк, для путей 20–30 лк, для общих работ 50–100 лк; точные значения - по проекту.
2. Как быстро определить нужное количество прожекторов на площадке?
Площадь * люкс /(UF (коэффициент использования) * MF (коэффициент запаса) > разделите на лм одного прожектора и добавьте 10–20% резерва.
3. Как бороться с бликами?
Выше мачты, встречная расстановка, экраны/козырьки, правильная оптика.
4. Нужны ли низковольтные светильники 12/24/36 В?
Да, в сырых, замкнутых, металлических пространствах; на открытых зонах достаточно 220/380 В по нормам.
5. Какой IP/IK выбрать?
На улице IP65+, IK08+; внутри пыльных - IP65; всегда смотрите паспорт и условия.
6. Какую цветовую температуру светильников лучше выбрать?
Нейтральная 4000 K; для тумана/снега избегайте слишком холодных оттенков.
7. Нужны ли УЗО/дифавтоматы?
Да, УЗО и дифавтоматы должны устанавливаться на все группы временного освещения.
8. Как часто обслуживать систему освещения строительных площадок?
Еженедельный визуальный осмотр, чистка рассеивателей от пыли, ежемесячная проверка УЗО/дифавтоматов.
9. Можно ли питать свет через бытовые удлинители?
Нельзя: применяйте силовые удлинители, промышленный кабель, влагозащищенные разъемы.
10. Что делать с пылью и грязью на светильниках?
Закладывайте MF 0.7–0.8, планируйте регулярную очистку; грязь снижает люмены и равномерность.
Как уже говорилось выше, грамотно организованная система временного освещения напрямую влияет на производительность и обеспечивает безопасность на площадке. Но не менее важным фактором является качество и надежность используемого оборудования и компонентов.
