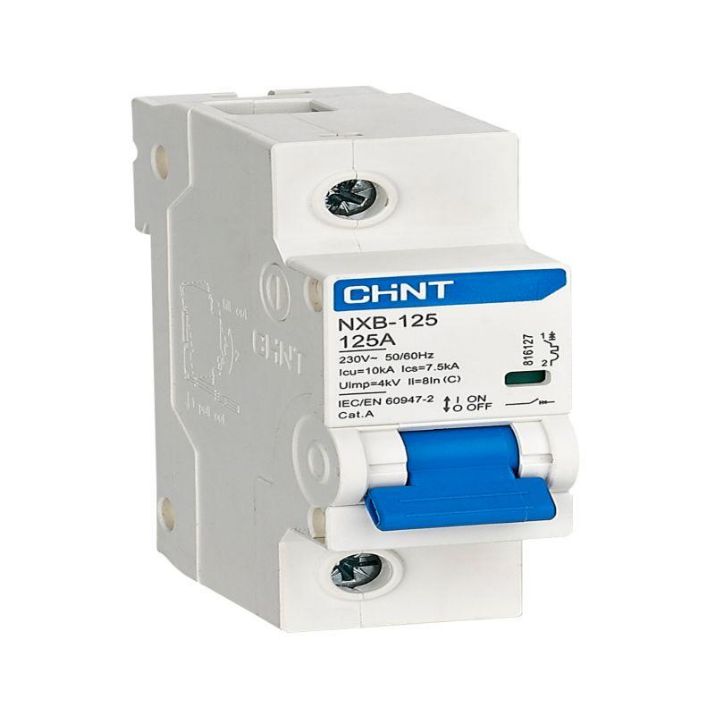

Модульные автоматические выключатели серии NXB-125 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 125 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала. Основные характеристики: Номинальный ток – от 63 А до 125 А Исполнение по числу полюсов – 1P; 2P; 3P; 4P Тип характеристики мгновенного срабатывания – C(8In–20%), D(12In–20%) Предельная отключающая способность – 10000 А Рабочая отключающая способность – 7500 А Механическая износостойкость – 20000 циклов В/О Электрическая износостойкость – 10000 циклов В/О Категория применения – A Класс токоограничения – 3 Степень загрязнения – 2 Степень защиты – IP20 Ширина полюса – 18 мм Монтаж – на симметричную DIN-рейку 35 мм Подключение – кабелем, шины типа PIN и FORK Сигнализация – окошко индикации положения главных контактов Автоматические выключатели серии NXB-125 дополнительно могут оснащаться следующими устройствами: - вспомогательный контакт состояния AX3-X3; - сигнальный контакт аварийного срабатывания AL-X3; - независимый расцепитель SHT-H3 или расцепитель минимального/максимального напряжения (OUVT-X3; UVT-X3; OVT-X3).
