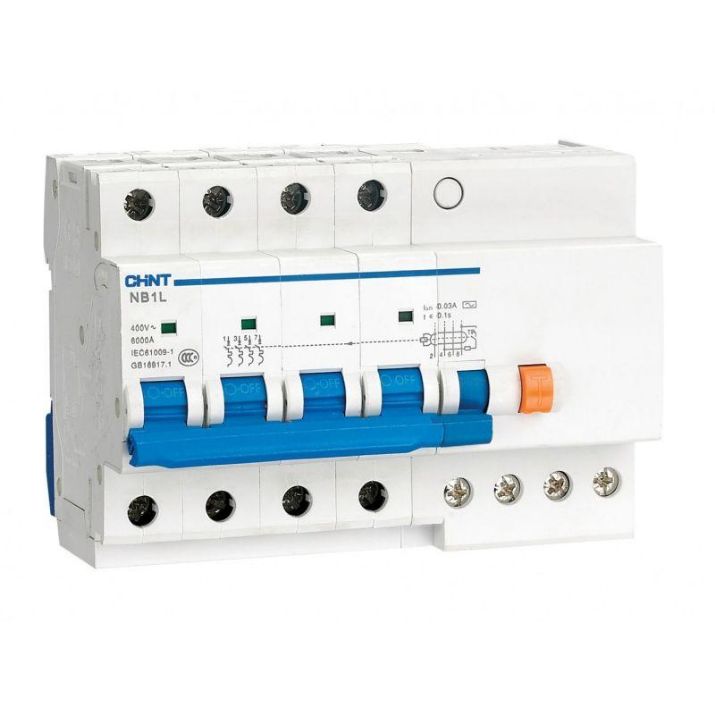

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L-40 предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий. Необходимо проверять работоспособность АВДТ серии NB1L-40 нажатием на кнопку «Тест» не реже 1 раза в месяц. Основные характеристики: Номинальный ток – от 6 А до 40 А Исполнение по числу полюсов – 1P+N; 2P; 3P; 3P+N; 4P Тип характеристики мгновенного срабатывания – B, С Отключающая способность – до 10000 А Ном. отключающий дифференциальный ток – 30 мA; 100 мA; 300 мA Тип АВДТ – AC, A Конструктив устройства – электромеханический Частота включений – 240 (In?25A); 120 (In>25A) Механическая износостойкость – 100000 циклов В/О Электрическая износостойкость – 2000 циклов В/О Степень загрязнения – 2 Степень защиты – IP20 Монтаж – на симметричную DIN-рейку 35 мм Подключение нагрузки – снизу Сигнализация – окошко индикации положения главных контактов Автоматические выключатели дифференциального тока (АВДТ) серии NB1L-40 дополнительно могут оснащаться следующими устройствами: - вспомогательный контакт состояния XF9; - сигнальный контакт аварийного срабатывания XF9J; - независимый расцепитель S9 или расцепитель минимального напряжения V9.
