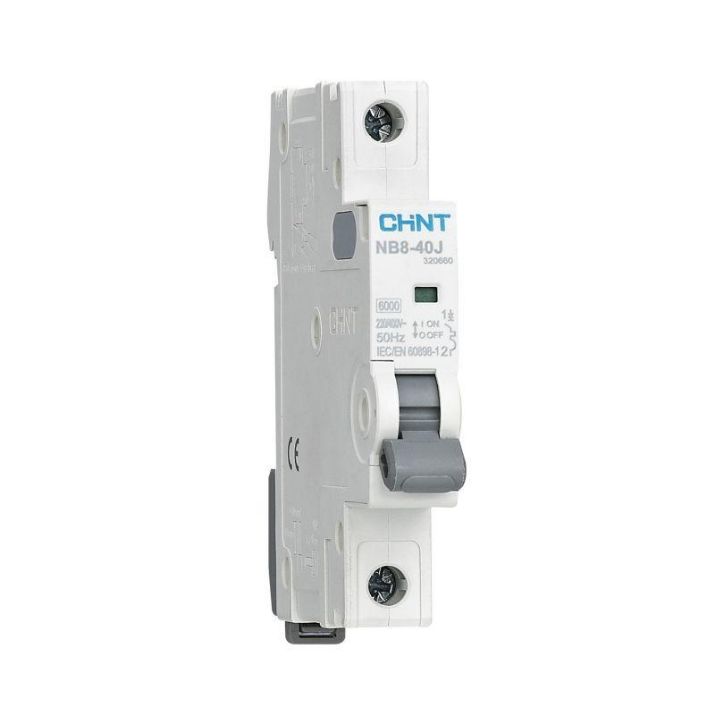

Модульные автоматические выключатели серии NB8-40J предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Автоматические выключатели серии NB8-40J имеют ширину полюса 13,5 мм и рекомендованы для установки в щитах с небольшими габаритными размерами и местах установки оборудования с ограниченным объемом. Основные характеристики: Номинальный ток – от 1 А до 40 А Исполнение по числу полюсов – 1P, 2P, 3P, 4P Тип характеристики мгновенного срабатывания – B, C и D Отключающая способность – 6000 А (В, C); 4500 А (D) Механическая износостойкость – 15000 циклов В/О Электрическая износостойкость – 10000 циклов В/О Категория применения – A Класс токоограничения – 3 Степень загрязнения – 2 Степень защиты – IP20 Ширина полюса – 13,5 мм Монтаж – на симметричную DIN-рейку 35 мм Подключение – кабелем, гребенчатой шиной Сигнализация – окошко индикации положения главных контактов Автоматические выключатели серии NB8-40J дополнительно могут оснащаться следующими устройствами: - вспомогательный контакт состояния XF9; - сигнальный контакт аварийного срабатывания XF9J; - независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
